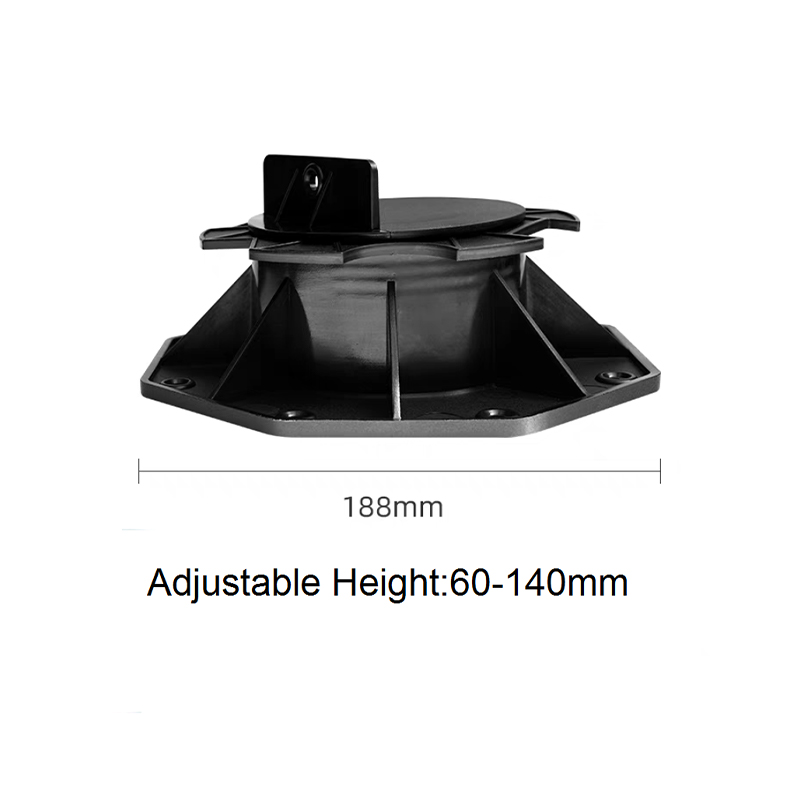

An säädettävä jalusta on korkealujuisesta polypropeenista tai vastaavasta teknisestä muovista valmistettu tukipilari, jonka korkeus vaihtelee. Se asetetaan suoraan rakenteelliselle alustalle - tyypillisesti betonikattolaatalle, parvekekannelle tai aukion pinnalle - ja se tukee päällystyslaattoja, terassilaudat tai laatat sen yläpuolelle luoden kohotetun, tasaisen kävelypinnan ilman pysyvää kiinnitystä alla olevaan pohjarakenteeseen.

Korkeudensäätömekanismi koostuu kierteitetystä varresta, joka ruuvataan sisään tai ulos jalustan hylsystä. Pyörittämällä yläosaa asentaja nostaa tai laskee jalustan päätä tarkoissa portaissa - tyypillisesti 2-5 mm per kierros — kunnes jokaisen taulukon jalustan yläpinta on täsmälleen samalla korkeudella. Tämä mahdollistaa täysin tasaisen, tasaisen kannen rakentamisen alustalle, joka voi olla kalteva vedenpoistoa varten, epätasainen rakennustoleranssien vuoksi tai tarkoituksella kallistettu veden ohjaamiseksi pois rakennuksen seinistä.

Ydinkomponentit

• Pohjalevy: Leveä, tasainen alusta, joka jakaa kuorman alustan pinnalle ja estää pistekuorman keskittymisen vedenpitäville kalvoille.
• Kierteitetty varsi: Säädettävä osa, joka asettaa jalustan korkeuden. Kierteen nousu määrittää pystysuuntaisen resoluution kiertoa kohti.
• Päälevy: Ylempi taso, joka koskettaa suoraan päällysteen tai terassipalkin alapuolta. Joissakin malleissa on uurrettu tai ristin muotoinen pää, joka mahdollistaa vedenpoiston ja ilmavirran.
• Kaltevuutta korjaava kieleke tai kiila: Itsetasoittuvissa malleissa päälevyn alle sijoitettu valinnainen sisäke, joka kompensoi alustan kaltevuudet jopa 5 % (noin 3°) automaattisesti.
• Välilehdet: Integroidut tai irrotettavat kielekkeet pään kehällä, jotka ylläpitävät johdonmukaisia liitosrakoja vierekkäisten päällysteiden tai lautojen välillä - tyypillisesti 3-6 mm .

Säädettävien jalustajärjestelmien tärkeimmät edut

Säädettävät jalustat on tullut suosituin tukijärjestelmä korotetuille ulkopinnoille asuin-, liike- ja majoitussektorilla. Niiden edut perinteisiin kerros- tai injektoituihin asennuksiin verrattuna ovat merkittäviä useissa suoritusmitoissa.

Vedenpitävä kalvosuojaus

Kattoterassilla ja parvekkeilla kannen alla oleva vedenpitävä kalvo on rakennuksen vaipan kriittisin – ja kallein korjata – osa. Jalustajärjestelmät eivät aseta liimaa, laastia tai raskasta painolastia suoraan kalvolle. Leveä pohjalevy jakaa kuorman hellävaraisesti pinnalle, ja koska jalustoja ei ole kiinnitetty alas, kalvo voidaan tarkastaa ja korjata yksinkertaisesti nostamalla päällysteitä ja poistamalla jalustat. Tämä ei-invasiivinen asennustapa voi säästää kymmeniä tuhansia kalvon korjauskustannuksia rakennuksen käyttöiän ajan verrattuna laastipohjaisiin järjestelmiin.

Viemäröinti ja ilmanvaihto

Rakenteellisen laatan ja kävelypinnan väliin muodostuva tyhjyys - alkaen 25 mm yli 600 mm jalustan korkeudesta riippuen — toimii jatkuvana tyhjennyskanavana. Sadevesi virtaa vapaasti päällystetyn pinnan alla ja poistuu viemäristä sen sijaan, että se kerääntyisi laatan päälle. Sama ilmarako tarjoaa ilmanvaihdon, joka vähentää lämpömassavaikutusta alla olevaan rakennukseen ja estää kosteuden kertymisen, mikä edistää homeen kasvua orgaanisissa terassimateriaaleissa.

Tasainen pinta kaltevien alustojen yli

Rakennekattolaatat on tyypillisesti valettu a 1-3 % laskua viemäröintiaukkoja kohti lammutuksen estämiseksi. Asettamalla päällysteet suoraan tällaiseen rinteeseen saadaan epämukava kävelypinta ja näkyvät saumaviivat, jotka korostavat kaltevuutta. Jalustat poistavat tämän ongelman kokonaan: jokainen yksikkö on säädetty itsenäisesti siten, että sen pää istuu samalla korkeudella alla olevan laatan kaltevuudesta riippumatta, jolloin saadaan tasaisesti tasainen viimeistelty pinta.

Täysin käännettävä ja uudelleenkonfiguroitava

Koska jalustoja ei ole kiinnitetty alustaan, koko kansijärjestelmä voidaan purkaa, siirtää tai konfiguroida uudelleen ilman, että alla oleva laatta tai kalvo vahingoittuu. Tämä on erityisen arvokasta kaupallisissa vuokratiloissa, joissa vuokralaiset voivat vaihtua, tai asuinympäristöissä, joissa on odotettavissa tulevaa kunnostusta tai kalvojen vaihtoa. Yksittäisiä päällysteitä tai lautoja voidaan nostaa viemäreihin, putkiin tai kaapelikiskoihin pääsyä varten kannen alle ilman erikoistyökaluja.

Nopea, kuiva asennus

Jalustan asennus ei vaadi sekoitusta, ei kovettumisaikaa eikä märkävaihtoa. Yksi kokenut asentaja voi yleensä asentaa 30-50 m² päällystettyä terassia päivässä jalustajärjestelmällä – huomattavasti nopeammin kuin vastaavan pinta-alan laastipohjainen päällystys, joka vaatii aikaa pohjan valmisteluun, tasoitteiden tasoittamiseen ja kovettumiseen ennen kuin pinnalle voidaan kävellä.

Kaksi ensisijaista sovelluskohdetta: päällystysjärjestelmät ja terassituki

Jalustapäällystejärjestelmät kattoterasseille, parvekkeille ja aukioille

Päällystetyissä sovelluksissa jalustat sijoitetaan kunkin päällystysyksikön kulmiin ruudukkokuvioin. Kivi-, posliini- tai betonipäällysteet - tyypillisesti 600 × 600 mm - 800 × 800 mm muodossa - lepää neljän ympäröivän jalustan päällä. Kummankin pään integroidut välikielekkeet ylläpitävät tasaisen avoimen liitoksen päällysteiden välillä, jolloin sadevesi pääsee vapaasti alla olevaan tyhjiöön. Tämä avoliitostyhjennystapa on keskeinen järjestelmän suorituskyvyn kannalta: toisin kuin laastikärkipäällysteinen päällyste, siinä ei ole laastilinjoja, jotka halkeilevat, värjäävät tai antaisivat veden kastua kalvon pintaan.

Suuria kaupallisia aukioita varten jalustat on suunniteltu tukemaan erittäin raskaita päällystysmuotoja. Raskaat jalustamallit luokiteltu 1000 kg tai enemmän yksikköä kohden ovat saatavilla julkisilla aukioilla, hotellien terasseilla ja kauppakeskusten kattopuutarhoissa käytettäville graniitti- tai paksubetonipäällysteille.

Kannen ja kattokäytävän tuki

Terassisovelluksissa jalustat tukevat palkkeja tai tukia yksittäisten päällysteyksiköiden sijaan. Komposiitti-, WPC-, puu- tai PVC-terassilaudat kiinnitetään sitten näihin palkkeihin normaalilla tavalla pidikkeillä tai eturuuveilla. Jalustajärjestelmä tarjoaa samat tasoitus- ja kalvosuojausedut kuin päällystetyssä asennuksessa, samalla kun kansi voidaan rakentaa jopa voimakkaasti kaltevalle tai epätasaiselle kattopinnalle. Kattoterassilla ja liikerakennusten viihtyisyystasoilla tämä jalustan apurungon ja komposiittiterassin yhdistelmä on nyt alan standardi lähestymistapa korkean suorituskyvyn, vähän huoltoa vaativa korotettu kansirakenne .

Jalustan korkeusalue ja kantavuus: oikean mallin valinta

Säädettävät jalustat valmistetaan useissa korkeussarjoissa erilaisiin tyhjiövaatimuksiin. Oikean sarjan valitseminen ennen asennusta on välttämätöntä – jalustasarjan sekoittaminen kesken projektiin väärin lasketun korkeusalueen vuoksi lisää tarpeettomia kustannuksia ja monimutkaisuutta.

Huomaa, että kantavuus yleensä pienenee jalustan korkeuden kasvaessa johtuen lisääntyneestä vipuvarren vaikutuksesta karaan epäkeskisen kuormituksen aikana. Korkeille jalustalle raskaissa päällystyssovelluksissa suositellaan halkaisijaltaan suuremman pohjalevyn ja päätylevyn määrittämistä vakauden ylläpitämiseksi ja alla olevaan kalvoon kohdistuvan pistekuormituksen vähentämiseksi.

Asennusprosessi: Vaiheittainen opas

Menetelmällinen asennusjärjestys on avainasemassa tasaisen ja vakaan pinnan saavuttamisessa minimaalisella säätöjäljennyksellä.

1. Tutki alustaa vesivaa'alla tai laservaa'alla korkeimman kohdan tunnistamiseksi. Tämä piste saa alimman jalustan asetuksen ja määrittää kaikkien muiden jalustojen vähimmäiskorkeuden.
2. Laske tarvittava korkeus kussakin jalustan asennossa alustatutkimuksen perusteella. Kaltevalla laatalla, jonka pudotus on 2 % yli 5 m, korkeusero kannen poikki on 100 mm — varmista, että valittu jalustasarja kattaa tämän alueen yhden yksikön sisällä.
3. Aseta jalustat ensin kehälle ja aseta kukin likimääräiselle korkeudelleen käyttämällä lasertason vertailuviivaa. Lukitse varsi paikalleen, jos mallissa on lukituspanta.
4. Täytä sisäinen jalustan ruudukko ja tarkista päälevyn korkeus määritettyyn viitearvoon nähden kussakin paikassa ennen kuin siirryt seuraavaan.
5. Aseta päällysteet tai asenna palkit asetettujen jalustojen päälle. Tarkista keinuminen – keinuva laatta osoittaa, että yksi sen neljästä tukijalustasta on hieman liian korkea tai liian matala. Hienosäädä, kunnes se on vakaa.
6. Suorita lopullinen tason tarkistus koko kannen pinnalla käyttämällä pitkää suoraa reunaa tai laseria. Toleranssi hyvin asennetulle jalustalle on tyypillisesti ±3 mm millä tahansa 3 metrin jännevälillä .

Itsetasoittuvat mallit: milloin ne ovat sen arvoisia?

Itsetasoittuvat jalustat sisältävät nivelpisteen jalustan ja varren välillä, mikä mahdollistaa päälevyn pysymisen vaakasuorassa, vaikka alusta on kaltevalla alustalla – kompensoi automaattisesti kaltevuudet aina 5 % ilman kiiloja tai välilevyjä. Ne maksavat enemmän yksikköä kohden kuin tavalliset kiinteäpohjaiset mallit, mutta lyhentävät huomattavasti asennusaikaa voimakkaasti kaltevalle alustalle ja eliminoivat riskin, että pohja heiluu korkealla. Kattoterassilla, joiden kaltevuus on yli 2 %, itsetasoittuvat mallit tarjoavat hyvän tuoton kustannuslisäykselle vähentämällä työvoimaa.

Jalustan välin ja määrän laskenta

Oikea jalustan etäisyys määräytyy käytetyn päällysteen tai levyn muodon ja pinnan kantaman kuorman mukaan. Aliväliset jätteet materiaalikustannukset; Liian suuri väli voi aiheuttaa päällysteen taipumisen ja halkeilun keskittyneiden kuormien vaikutuksesta.

Paver Systems

Tavallisissa neliöpäällystemuodoissa yksi jalusta sijoitetaan jokaiseen päällysteen kulmaan, mikä tarkoittaa, että jokainen jalusta tukee samanaikaisesti neljää päällysteen kulmaa. Tarvittava jalustojen määrä on suunnilleen yhtä suuri päällystysyksiköiden lukumäärä plus päällystyslaitteiden määrä jokaisella reunalla . 10 × 10 600 × 600 mm:n päällystyslevyn ruudukossa (100 päällystyslevyä yhteensä 36 m²:n alueella) tämä vastaa 11 × 11 jalustojen ristikkoa. 121 jalustaa yhteensä.

Kansipalkkien tuki

Terassisovelluksissa jalustat tukevat palkkeja säännöllisin väliajoin jokaisen palkkien aikana. Jalustan suurin etäisyys palkkia pitkin määräytyy palkin jännemitan perusteella - tyypillisesti 800–1 200 mm keskeltä keskelle tavallisille alumiini- tai komposiittipalkeille. Kannen poikki palkkien välinen etäisyys asetetaan kansilaudan jännemitan mukaan, yleensä 300-400 mm komposiittilevyille. Lisää aina 10 % lasketusta jalustan määrästä mahdollistaa kehän säädöt ja tulevat vaihdot.

Usein kysyttyjä kysymyksiä säädettävistä jalustoista

Vahingoittaako säädettävät jalustat vedenpitävää kalvoa?

Kun se on määritetty ja asennettu oikein, säädettävä jalustas älä vahingoita vedenpitäviä kalvoja. Leveä pohjalevy jakaa kuorman reilusti kalvon pistekuormitusvastuskynnyksen alapuolelle, eikä liima tai kiinnike läpäise kalvoa. Herkille kalvoille a suojalevy tai kumityyny voidaan sijoittaa jokaisen pohjalevyn alle lisävarotoimenpiteenä. Tämä on vakiokäytäntö käänteisissä kattojärjestelmissä, joissa eristekerros on kalvon yläpuolella.

Voidaanko jalustoja käyttää puu- tai metallialustalla, ei vain betonilla?

Kyllä, jos aluslattia on riittävän jäykkä ja kuormitettu. Puupohjaisten alustojen jalustan pohjalevyn pinta-alan tulee olla riittävän suuri, jotta vältetään puun paikallinen taipuminen kuormituksen alaisena. Metallisessa terassissa tarkista, että jalustan pohjalevy ulottuu vähintään kahdelle poimutusriville varmistaaksesi vakaan laakeroinnin. Molemmissa tapauksissa aluslattian oma rakenteellinen kapasiteetti on tarkistettava suhteessa kokonaiskuormitukseen ennen jalustan asennusta.

Miten jalustat toimivat pakkas-sulaissa ilmastoissa?

Laadukkaat polypropeenijalustat on mitoitettu lämpötiloihin alkaen -40 °C - 80 °C eivätkä halkeile tai muotoile jäätymis-sulatusjaksojen aikana. Jalustapäällysteen luontainen avosaumavesijärjestelmä on itse asiassa merkittävä etu kylmissä ilmastoissa: koska vesi valuu vapaasti pinnan alle sen sijaan, että se valuisi sen päälle, siellä ei ole seisovaa vettä, joka jäätyisi ja laajenee, mikä on ensisijainen syy laastipohjaisten päällystesaumojen rikkoutumiseen pakkasalttiilla alueilla.

Mikä on suurin kaltevuus, jonka säädettävät jalustat mahtuvat?

Tavalliset kiinteäpohjaiset jalustat sopivat alustan kaltevuuteen noin 2–3 % vaihtelemalla korkeutta ruudukon poikki. Itsetasoittuvat mallit, joissa on kääntyvä pohja, laajentavat tämän 5 % (approximately 3°) ennen kuin varren korkeuden vaihtelu yksinään tulee epäkäytännölliseksi. Yli 5 % rinteissä vaaditaan itsetasautuvien jalustojen ja pidennetyn korkeuden mallien yhdistelmä, ja kansikokoonpanon sivuttaisvakavuuden suhteen tulee pyytää rakenneteknisiä neuvoja.

Pitääkö minun kiinnittää jalustat alustaan?

Suurimmassa osassa käyttökohteita jalustoja ei kiinnitetä alas - yläpuolella olevan päällysteen tai terassin paino riittää pitämään ne paikoillaan. Paljaisiin korkeisiin paikkoihin, joissa tuulen kohoaminen on huolestuttavaa – kuten korkeille kattoterasseille tai rannikon parvekkeille – päällysteen paino tulee tarkistaa laskettuja tuulen nostovoimia vastaan tietylle sivustolle. Jos havaitaan nousuriski, reunapäällysteet voidaan kiinnittää mekaanisesti tai painolastilla lisäpainolla yksittäisten jalustojen kiinnittämisen sijaan säilyttäen järjestelmän kalvosuojaetun.

Säädettävät jalustat vs. perinteinen laastivuode: suora vertailu

Valinta jalustajärjestelmän ja tavanomaisen laastipohjaisen päällysteen välillä kattoterassilla tai parvekkeella edellyttää kompromisseja kustannuksissa, suorituskyvyssä ja pitkäaikaisessa kunnossapidossa. Seuraava vertailu kattaa tärkeimmät päätöksentekotekijät.

Kaikissa sovelluksissa, joissa pitkäaikainen vedeneristyksen eheys on etusijalla – joka sisältää käytännössä kaikki kattoterassit, parvekkeet ja lavakannet – elinkaarikustannusanalyysi suosii jatkuvasti jalustajärjestelmää huolimatta korkeammista alkuperäisistä materiaalikustannuksistaan, mikä johtuu ensisijaisesti vältyneistä kalvon korjauskustannuksista ja asennuksen käyttöiän aikana vähentyneestä huoltotyöstä.
